維修氣體滅火防護區聯動控制

1.問題描述

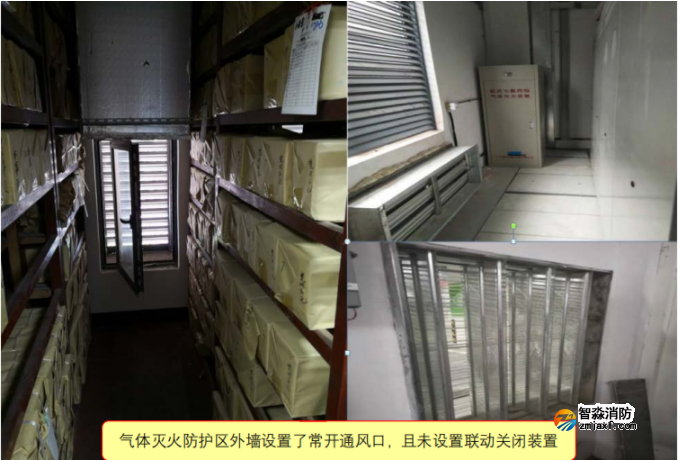

　　1）氣體滅火防護區外墻上設置了常開通風口，但通風口未設置聯動關閉裝置，氣體滅火噴放前無法自動關閉；【圖示】

　　2）工程中氣體滅火控制器不直接連接火災探測器時，防護區內送（排）風機、風閥、空調通風系統、電動防火閥、門、窗等，通常由火災報警系統直接聯動控制。在此類工程案例中，如果氣體滅火控制器與火災報警聯動控制器屬于不同品牌產品，相互之間的報警及聯動控制通訊就會出現問題。當氣體滅火控制器上的手動啟動按鈕或防護區門外設置的緊急啟動按鈕按下后，氣體滅火控制盤可以對氣體滅火設備進行聯動控制，但消防聯動控制器不能接收來自氣體滅火控制盤的手動啟動指令，導致防護區送（排）風機、風閥、空調通風系統、電動防火閥、門、窗等不能在滅火前被關閉或停止。

2.規范要求

　　《氣體滅火系統設計規范》（GB 50370-2005）有關規定：

　　3.2.9噴放滅火劑前，防護區內除泄壓口外的開口應能自行關閉。

　　5.0.6氣體滅火系統的操作與控制，應包括對開口封閉裝置、通風機械和防火閥等設備的聯動操作與控制。

　　《火災自動報警系統設計規范》（GB 50116-2013）有關規定：

　　4.4.2氣體滅火控制器、泡沫滅火控制器直接連接火災探測器時，氣體滅火系統、泡沫滅火系統的自動控制方式應符合下列規定：

　　3 聯動控制信號應包括下列內容：

　　1）關閉防護區域的送（排）風機及送（排）風閥門；

　　2）停止通風和空氣調節系統及關閉設置在該防護區域的電動防火閥；

　　3）聯動控制防護區域開口封閉裝置的啟動，包括關閉防護區域的門、窗。

3.應對措施

　　1）當氣體防護區設有通風換氣口或可開啟的窗扇時，建議選擇帶電動執行機構的產品，并由氣體滅火控制器對其進行聯動控制。

　　2）當氣體滅火控制器和火災報警聯動控制器品牌不一致時，為了避免相互之間通訊障礙而導致聯動控制功能失效，建議滅火前需關閉或停止的送（排）風機、風閥、空調通風系統、電動防火閥、門、窗等，統一由氣體滅火控制器進行聯動控制。

4.圖示說明

　　1）錯誤做法
