掌握識圖寶典！讓你一眼秒懂“消防圖紙”！
很多朋友覺得消防圖紙很復雜，那是針對“小白”而言，其實想快速看懂消防工程圖，首先要仔細看清楚總平面圖，然后把圖紙設計說明和圖例瀏覽一遍，其中有各種符號標示需要熟記，然后再去看系統圖，雖然相對比較難，但只要你多花點時間就沒問題，自然而然就能看下去了！當然，看消防圖紙也是有方法的，下面詳解！
消防圖紙識圖方法
（1）消防圖紙分：消防水、消防電、還有氣體消防；
（2）不管是什么，任何一份圖紙，都要先看設計說明、圖例；
（3）設計說明是圖紙的提綱，讀懂它能把握設計意圖、內容等；
（4）不同的設計可能圖例不一樣；

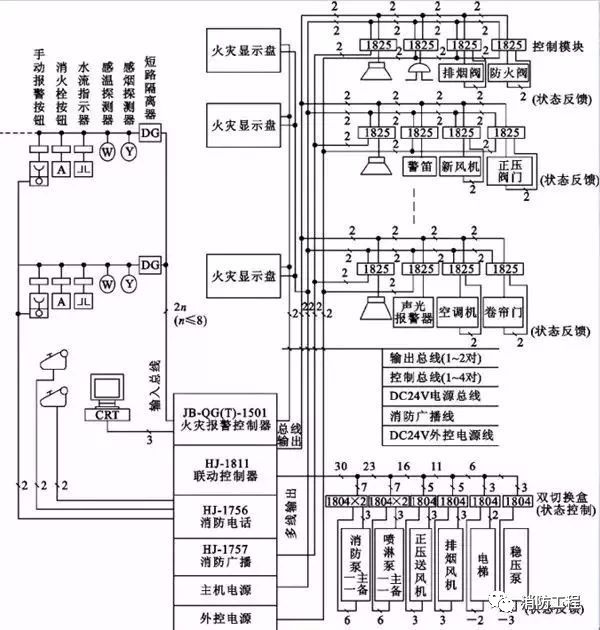

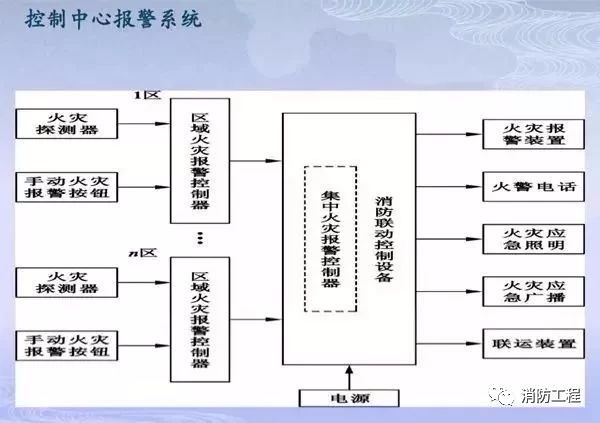

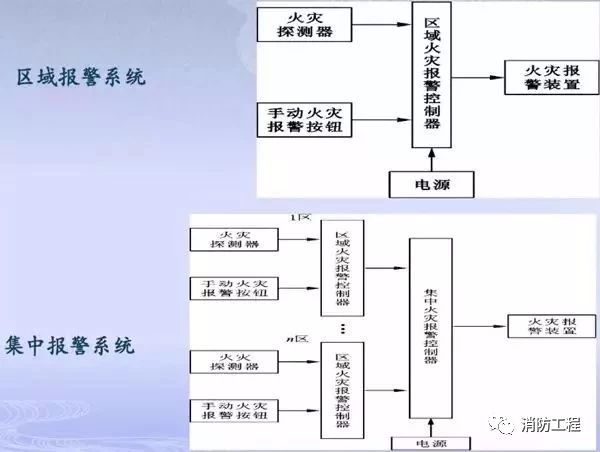

（5）然后是系統圖他是一本書的目錄，讀懂它就知道他整個系統的工作狀態及連接方式；

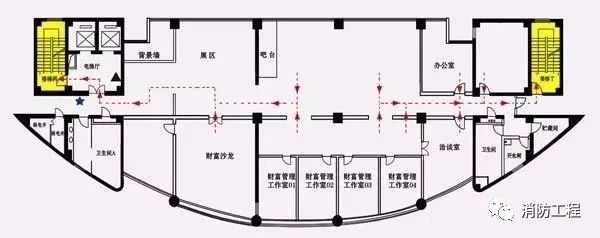

（6）最后才是平面圖，他事實是對系統圖的進一步細化，表明設備的安裝方式、位置及連接方式等；
（7）注意：讀圖時平面圖與系統圖要進行對照，用以將整個系統聯系起來。
看消防圖紙，如何一眼秒懂？

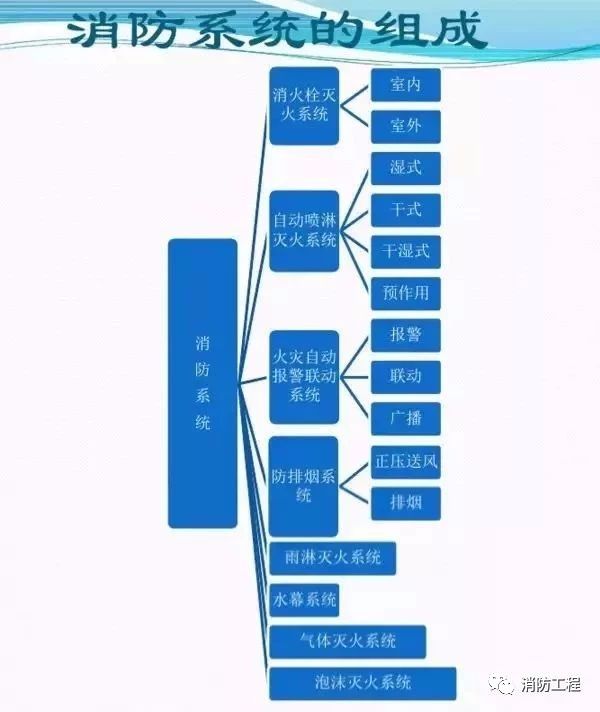

消防工程圖紙一般分給排水（自動噴淋、消火栓、氣體滅火）和電氣（火災自動報警），有的建設方也會讓消防公司來做防排煙部分，消防預算根據專業分類，特定的設備安裝費用在消防安裝定額里都能找到。
（1）比如噴頭、水噴淋管道、支吊架、消火栓、報警閥、探頭、模塊、報警設備等，其它通用部分就套相應專業定額，
（2）比如消火栓管道安裝套給排水管道定額，泵房的管道安裝套工業管道定額，消防泵的安裝套機械設備安裝定額，閥門法蘭安裝套工業管道定額，報警部分的線管安裝套電氣安裝定額等等。
（3）材料的算法：設備數量按圖數就行了，管道，線管也要靠自己來完善。

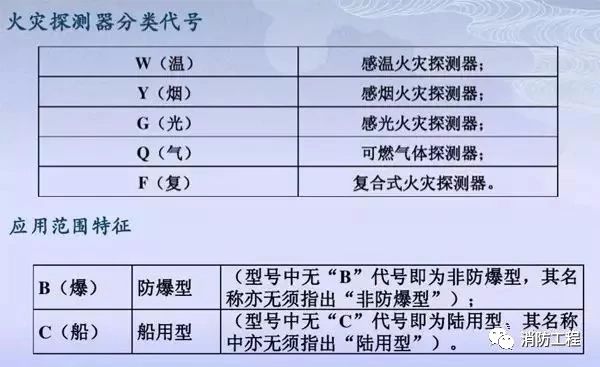

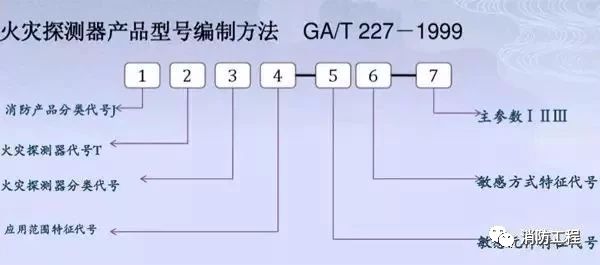

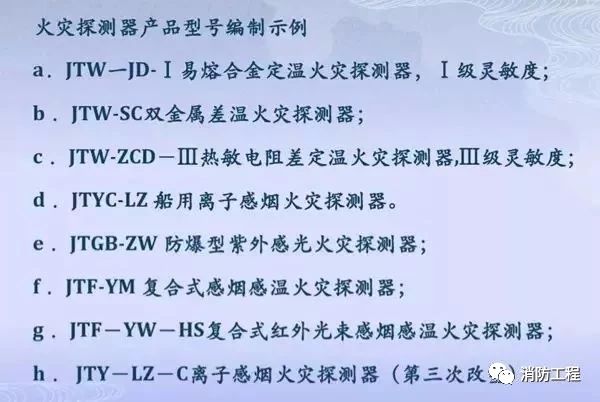

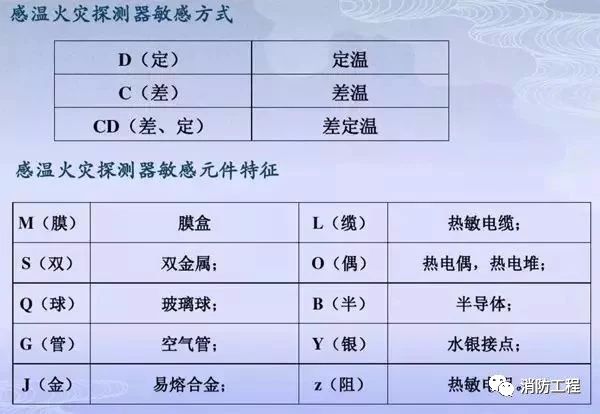

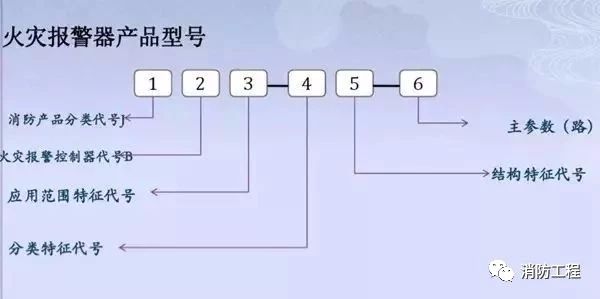

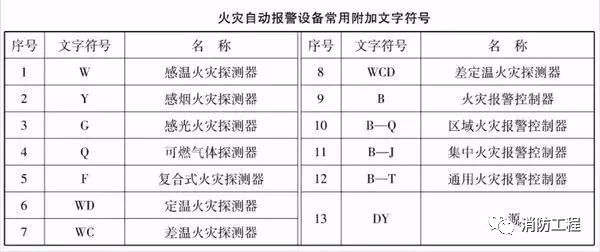

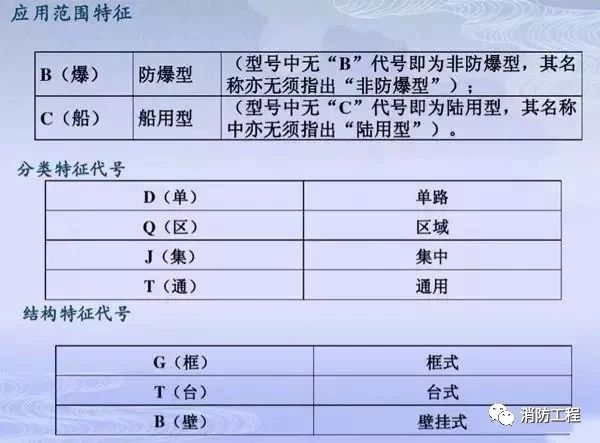

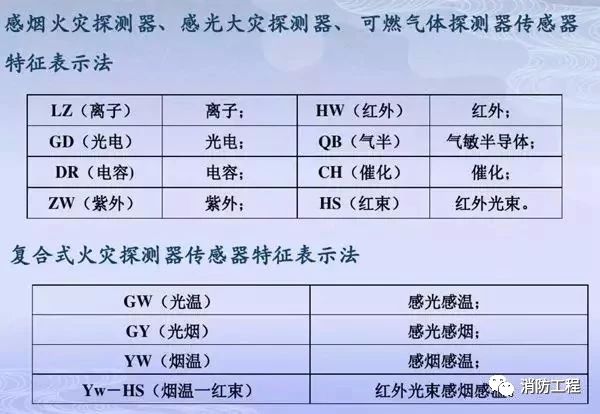

火災探測器、報警器特征表示法
消防工程基本圖形符號及工程圖例

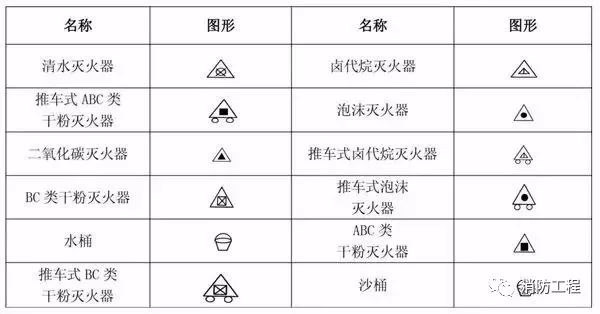

（1）消防工程滅火器符號

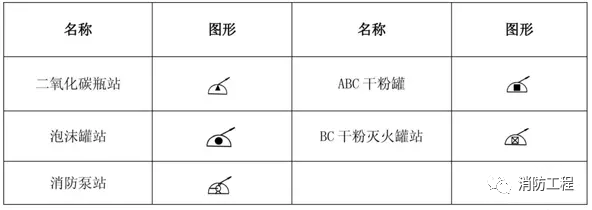

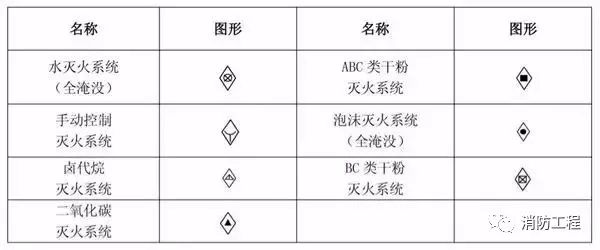

（2）消防工程固定滅火器系統符號

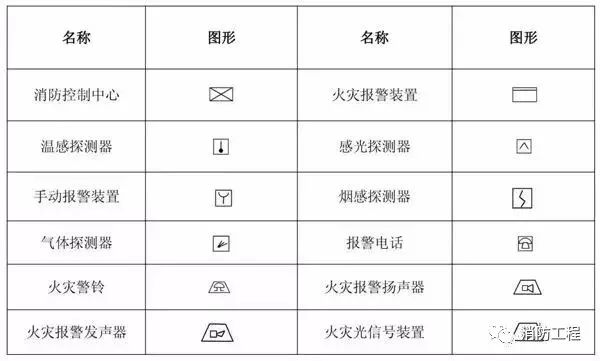

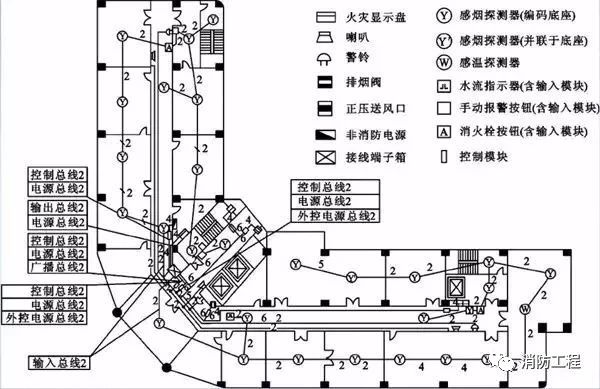

（3）消防工程自動報警設備符號
（4）消防工程滅火設備安裝處符號

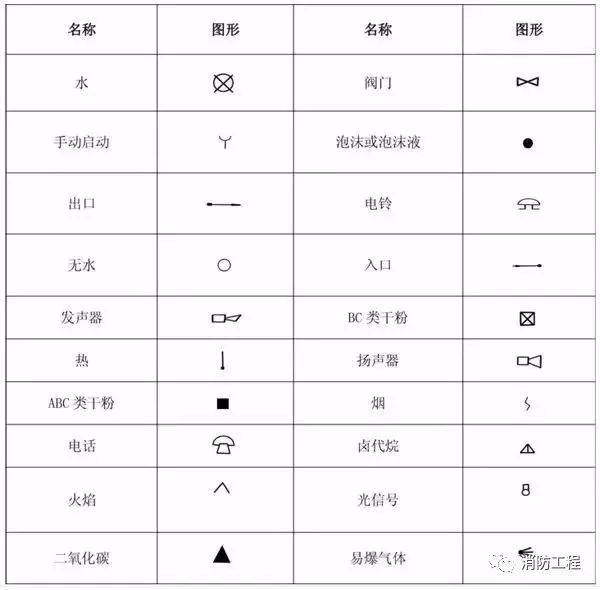

（5）消防工程基本圖形符號
（6）消防工程輔助符號
（7）消防管路及配件符號
在消防圖紙中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？
在消防圖紙中，XL代表消防立管、WL代表污水立管、TL代表通氣立管、JL代表給水立管、FL代表廢水立管（排糞立管）、PL代表排水立管（或GL）、NL代表空調凝結水立管。
例如：XL-1、XL-2、XL-3是指第幾條的意思。
XL代表的意思是X代表消防；
L代表立管，以此類推WL，W代表污；
假如圖紙上標識著XL-45標識編號45的消防立管。
