海灣GST-GF500WA/300WA/150WA 型廣播功率放大器（新國標）接線安裝技術

海灣GST-GF500WA/300WA/150WA 型廣播功率放大器（新國標）特點

廣播功率放大器是消防應急廣播系統配套產品，它與相應的廣播音源設備和廣播終端設備等

配合，實現消防現場的應急廣播功能。GST-GF500WA 型廣播功率放大器、GST-GF300WA 型廣播功

率放大器、GST-GF150WA 型廣播功率放大器功能相同，但功率不同，分別為 500W、300W 和 150W。

海灣GST-GF500WA/300WA/150WA 型廣播功率放大器（新國標）主要技術指標

(1) 工作電壓：主電源交流 AC220V，備用電源交流 AC220V

(2) 定壓輸出：120V

(3) 頻率特性：80Hz～8KHz （90V～145V）

(4) 輸出功率：500W/300W/150W

(5) 諧波失真：≤5%

(6) 噪聲電平：＜37mV

(7) 使用環境：

 溫度：0℃～+40℃

 相對濕度≤95%，不結露

(8) 外形尺寸：

88.1mm(2U)×482.6mm×305.0mm

海灣GST-GF500WA/300WA/150WA 型廣播功率放大器（新國標）結構特征與安裝

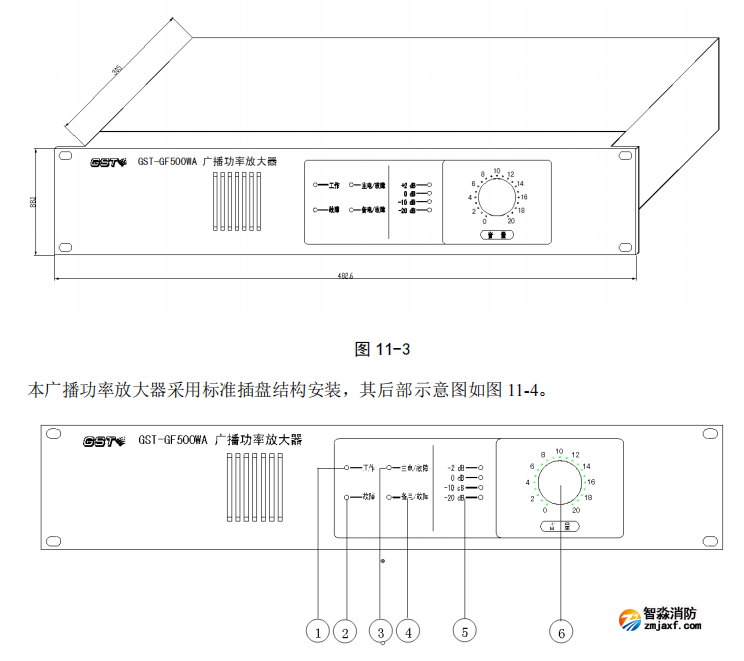

以 GST-GF500WA 型廣播功率放大器為例進行說明，其外形及結構示意圖如圖 11-3。

1）工作指示燈：廣播盤啟動本設備后該指示燈為綠色，表示本機工作正常。

說明：當功放電源開關打開時工作指示燈不亮，此時如果主備電均正常時，主電綠燈亮，

說明功放處于待機狀態。

2) 故障燈：

說明：故障燈常亮，表示本機音頻輸出線處于交流短路，本機已經處于保護狀態。如果

音頻輸出線短路故障排除，需將電源關閉，然后再重新啟動，才能解除指示燈常亮狀

態；

3) 主電指示燈：綠燈亮表示本機采用主用電源供電，黃燈故障燈亮說明主用電源斷開。

說明：當功放電源開關打開時，如果主電正常則綠燈點亮，如果斷開則黃燈點亮。

4) 備電指示燈：綠燈亮表示本機采用備用電源供電，黃燈故障燈亮說明備電斷開。

說明：當功放電源開關打開時，如果主備用電源均正常，默認主電優先工作，對應主電指

示燈為綠色，備電指示燈處于熄滅狀態（代表目前備電正常）；如果主用電斷開，功放會自

動轉為備用電工作，對應的備電指示燈為綠色，主電指示燈為黃色。

5) 音頻輸出電平顯示：動態顯示音頻輸出的幅度。

6) 音量電位器：調整此旋鈕，可以改變當前的監聽音量以及音頻輸出的大小。順時針旋轉，監

聽音量增大；逆時針旋轉，監聽音量減小。

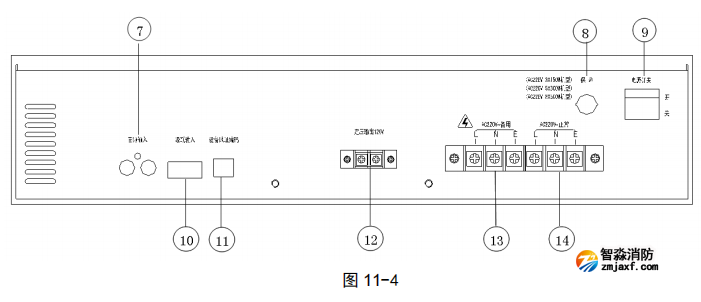

7) 音頻輸入：RCA 音頻接口，其中一路 RCA 口，可以作為接收來自于音源設備的音頻輸出，另

外一路可做為級聯下一臺功率放大器的音頻輸入。

8)保險管座：本機供電的交流保險（8A、Ф5×20）。

9) 電源開關：控制本機的電源開關，打開后功放啟動與停止由 200A 發送指令控制。

10) 級聯輸入：10 位排插線，與 200A 及其他功放級聯在一起，實現每臺功放與 200A 之間 的

通訊。

注：200A 可以級聯 15 臺功放，級聯線長度可達 10 米。

11) 功放設備地址編碼位：通過撥下對應位實現對本設備地址的編碼（采用 16 進制編碼方式）。

12) 定壓輸出：功率放大器的音頻輸出廣播線，內含 48V 直流電，當線路短路時通過功放采樣后將

信息發送到 200A 控制盤，由控制盤實現聲光告警并記錄。

13) 備用電源輸入：備用交流 220V 電源輸入接口。

14) 主用電源輸入：主用交流 220V 電源輸入接口。
