海灣GST-LD-8317 型氣體釋放警報器接線安裝技術

5.1 海灣GST-LD-8317 型氣體釋放警報器特點

GST-LD-8317 氣體釋放警報器（以下簡稱警報器）是氣體滅火系統的配套產品，通常安裝在被

保護場所的入口處。當氣體噴灑后，氣體滅火控制器（以下簡稱控制器）將啟動警報器發出燈光指示，提醒人員注意并采取相應的措施。本警報器為編碼型，可與公司氣體滅火系統控制器配套使用。

警報器與控制器進行通信采用數字信號，工作穩定可靠，對電磁干擾有良好的抑制能力；地址

碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接改寫，工程調試簡便。

5.2 海灣GST-LD-8317 型氣體釋放警報器主要技術指標

（1）工作電壓：

信號總線電壓：24V 允許范圍：16V～28V

電源總線電壓：DC24V 允許范圍：DC20V～DC28V

（2）工作電流：

信號總線監視電流≤1mA 電源總線監視電流≤2mA

信號總線動作電流≤2mA 電源總線動作電流≤30mA

（3）閃光頻率：1.0Hz~1.6Hz

（4）編碼方式：電子編碼方式，編碼范圍可在 1～242 之間任意設定

（5）線制：與氣體滅火控制器采用四線連接。其中兩線接總線，無極性；

另外兩線接電源 DC24V，無極性

（6）使用環境：

溫 度：-10℃～+50℃

相對濕度≤95%，不凝露

（7）外形尺寸：348mm×159mm×25mm（帶底殼）

5.3 海灣GST-LD-8317 型氣體釋放警報器結構特征、安裝與布線

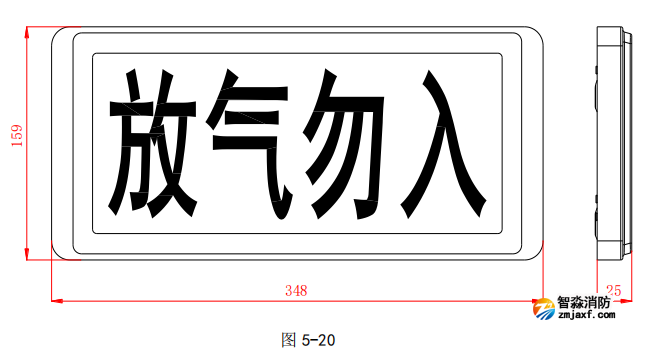

警報器外形示意圖如圖 5-20 所示。

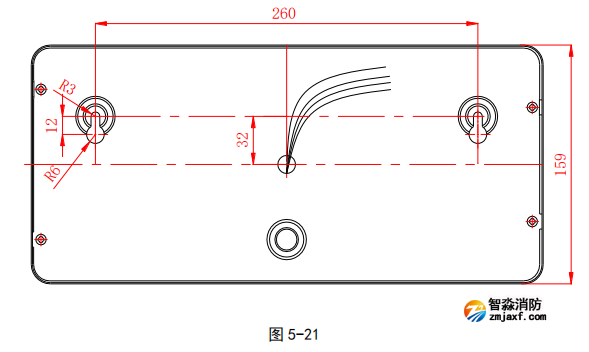

警報器安裝方式采用壁掛方式。先安裝兩只 M6×60 膨脹螺栓，安裝孔距為 260mm(如圖 5-21)，

再將警報器接好線，調節好膨脹螺栓的高度，將警報器緊掛在墻上。

警報器接線說明：

D1、D2：紅黑電纜線，接 DC24V，無極性。

Z1、Z2：白色電纜線，接控制器兩總線，無極性。

布線要求: 布線要求：Z1、Z2，D1、D2 可選用截面積在 0.5mm2到 2.0mm2之間的 RV 電纜線。

5.4 海灣GST-LD-8317 型氣體釋放警報器應用方法

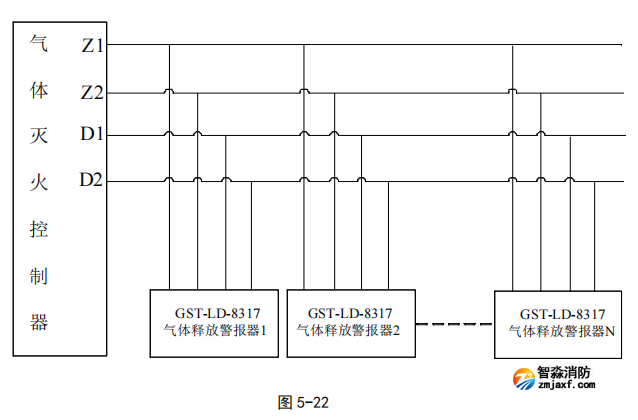

警報器與氣體滅火控制器的總線和電源 DC24V 相連，實現噴灑噴灑功能。具體連接方法如圖 5-

22 所示。
