海灣GST-HX-F8503型火災聲光警報器接線安裝技術

特點

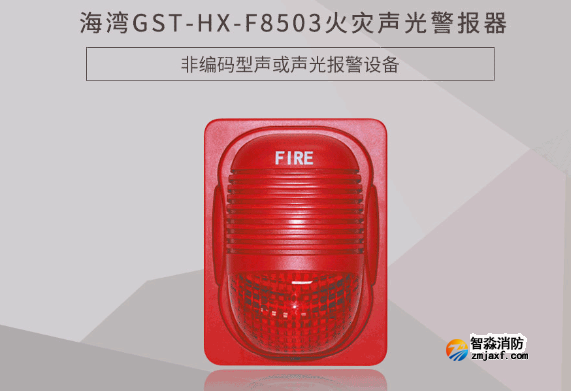

GST-HX-F8503型火災聲光警報器是一種安裝在現場的非編碼型聲或聲光報警設備，用于在火

災發生時提醒現場人員注意。在警報器輸入端加入 DC24V 即可發出聲光報警信號。若想將非編碼型

警報器與火災報警控制器連接，需接入編碼型聯動控制模塊，如 GST-LD-8301A 型輸入/輸出模塊。

主要技術指標

 （1）工作電壓：DC24V

 （2）工作電流≤60mA

 （3）線制：與電源線采用無極性二線制連接

（4）聲壓級：85dB～115dB（正前方 3m 水平處（A 計權））

 （5）閃光頻率：1.0Hz～1.5Hz

（6）變調周期：4s（1±20％）

 （7）使用環境：

 溫度：-10℃～+50℃

 相對濕度≤95%，不結露

（8） 外殼防護等級：IP30

（9） 執行標準：GB 26851-2011

（10） 外形尺寸：106mm×142mm×62mm

結構特征、安裝與布線

GST-HX-F8503 型警報器外形及安裝方法均與 GST-HX-M8503 型警報器相同。警報器底殼端子

說明：

D1、D2：接 DC24V 電源，無極性

布線要求：采用截面積≥1.5mm2的耐火 BV 線。
