一、問題描述及原因分析

1．問題描述

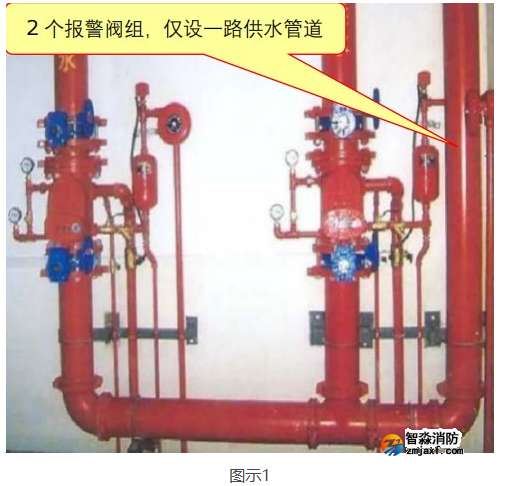

1）自動噴水滅火系統設置2個及以上報警閥組，未采用環狀供水管道；【圖示1】

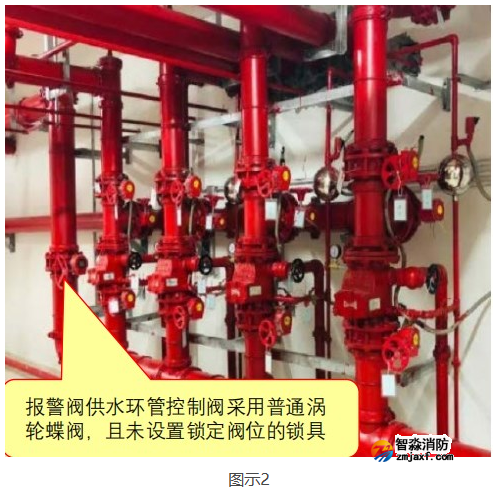

2）環狀供水管道上設置的控制閥采用普通渦輪蝶閥，且未設置鎖定閥位的鎖具?！緢D示2】

2．原因分析

1）設計圖紙漏項；

2）施工人員未按設計圖紙和規范要求進行安裝。

二、規范要求及正確做法

1．規范要求

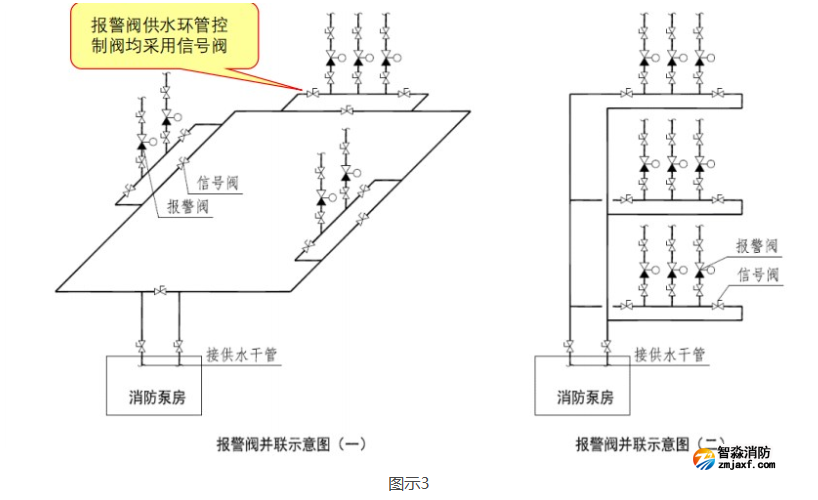

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第10.1.4條。【圖示3】

2．正確做法

三、應對措施及防治指南

當自動噴水滅火系統中設有2個及以上報警閥組時，報警閥組前應設環狀供水管道。環狀供水管道上設置的控制閥應采用信號閥；當不采用信號閥時，應設鎖定閥位的鎖具。
