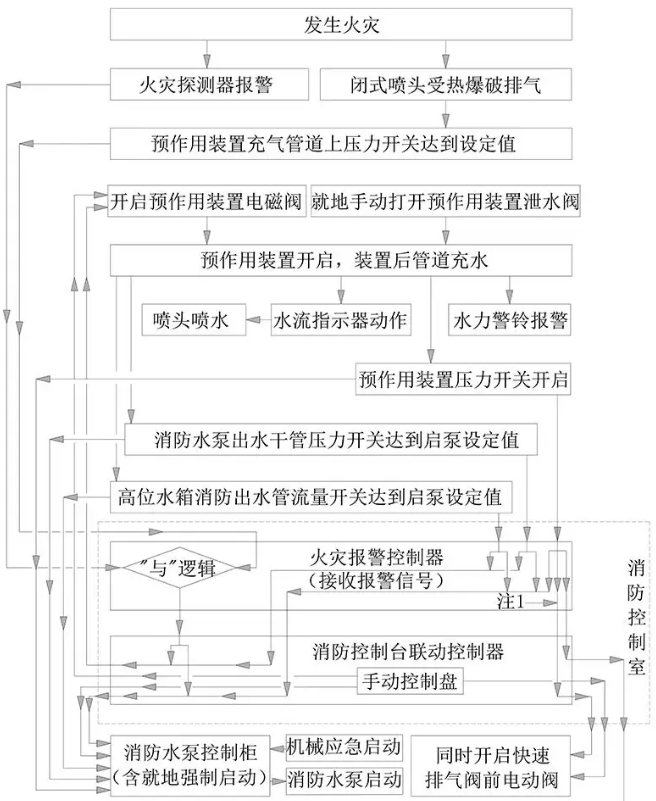

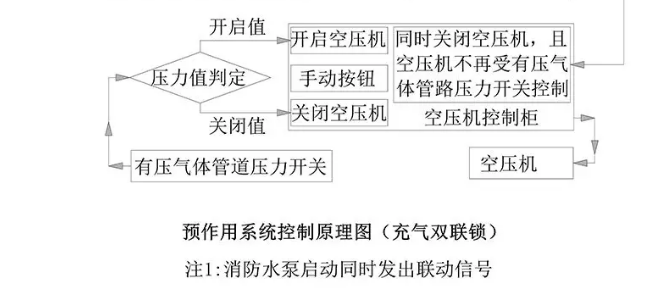

一、預作用系統（充氣雙聯鎖）操作與控制

消防水泵啟停泵控制要求

直接自動控制

　　1）由火災自動報警系統、消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。

　　2）除火災自動報警系統直接自動控制啟泵方式外，其余方式為直接連鎖啟動，不受消防控制室（盤）處于自動或手動狀態影響。

　　3）火災自動報警系統直接自動啟動消防水泵的原理

　　消防聯動控制器處于自動狀態下，當火災報警系統接收到“火災探測器或手動火災報警按鈕報警信號”與“充氣管道上壓力開關報警信號”時（“與”邏輯），作為觸發信號，消防聯動控制器自動聯動啟動消防水泵。

　　注意：消防聯動控制器處于手動狀態下，該方式無法正常工作。

消防控制室（盤）遠程控制

　　1）遠程自動控制

　　消防聯動控制器處于自動狀態下，當火災報警系統接收到“消防水泵出水管上設置的壓力開關或高位消防水箱出水管上的流量開關或報警閥組壓力開關”報警信號時，作為觸發信號，消防聯動控制器遠程聯動啟動消防水泵。

　　2）遠程手動控制

　　消防泵控制箱（柜）的啟動和停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器手動控制盤，通過手動控制盤遠程手動啟停消防水泵。

現場應急操作

　　消防水泵房現場應急操作，包括消防泵房就地強制啟動和機械應急啟動。

　　注意：

　　1）消防水泵禁止設置自動停泵控制。

　　2）消防水泵控制柜應具備定期巡檢功能。

預作用裝置控制方式

自動控制

　　充氣雙聯鎖預作用裝置是由火災自動報警系統和充氣管道上設置的壓力開關控制。即消防聯動控制器處于自動狀態下，當火災報警系統接收到“火災探測器或手動火災報警按鈕報警信號”與“充氣官道上壓力開關報警信號”時（“與”邏輯），作為觸發信號，消防聯動控制器自動開啟預作用裝置的電磁閥，從而啟動預作用裝置。

消防控制室遠程控制

　　1）遠程自動控制

　　消防聯動控制器處于自動狀態下，當火災報警系統接收到“消防水泵出水管上設置的壓力開關或高位消防水箱出水管上的流量開關”報警信號時，作為觸發信號，消防聯動控制器遠程自動聯動開啟預作用裝置控制管路上電磁閥，以控制預作用裝置開啟。

　　2）遠程手動控制

　　預作用裝置的電磁閥的啟動和關閉按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器手動控制盤，通過遠程手動控制該電磁閥的開啟。

現場手動應急操作

　　通過現場啟閉預作用裝置控制管路上的泄水閥，以控制預作用裝置的啟閉。

　　注意：

　　快速排氣閥入口前的電動閥應在啟動消防水泵或預作用裝置開啟的同時開啟，且快速排氣閥前的電動閥的啟動和停止手動按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器手動控制盤。

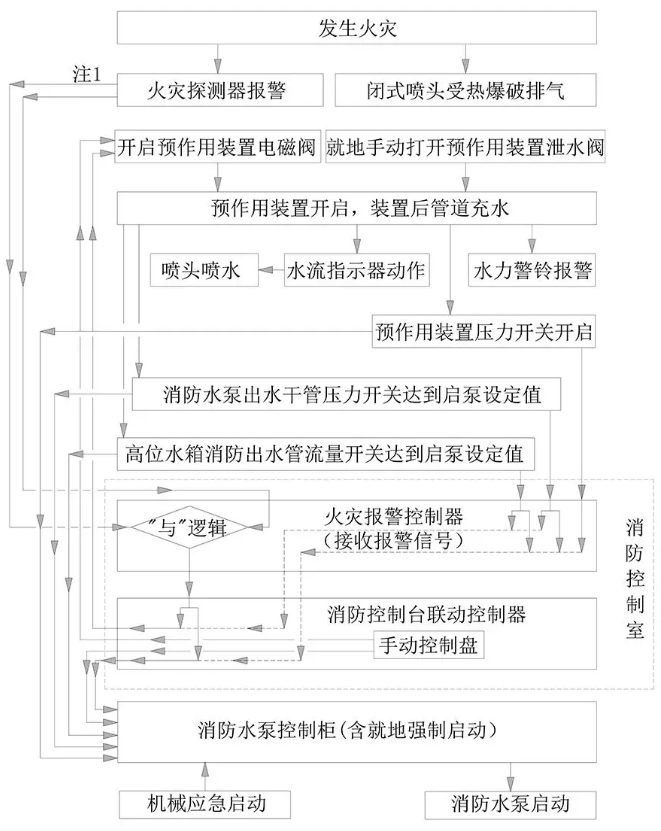

二、預作用系統（不充氣單連鎖）操作與控制

消防水泵起停泵控制要求

直接自動控制

　　1）由火災自動報警系統、消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。

　　2）除火災自動報警系統直接自動控制啟泵方式外，其余方式為直接連鎖啟動，不受消防控制室（盤）處于自動或手動狀態影響。

　　3）火災自動報警系統直接自動啟動消防水泵的原理

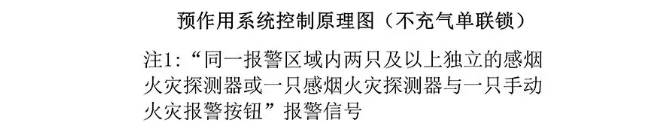

　　消防聯動控制器處于自動狀態下，當火災報警系統接收到“同一報警區域內兩只及以上獨立的感煙火災探測器或一只感煙火災探測器與一只手動火災報警按鈕”報警信號時（“與”邏輯），作為觸發信號，消防聯動控制器自動聯動啟動消防水泵。

　　注意：消防聯動控制器處于手動狀態下，該方式無法正常工作。

消防控制室遠程控制

　　1）遠程自動控制

　　消防聯動控制器處于自動狀態下，當火災報警系統接收到“消防水泵出水管上設置的壓力開關或高位消防水箱出水管上的流量開關或報警閥組壓力開關”報警信號時，作為觸發信號，消防聯動控制器遠程聯動啟動消防水泵。

　　2）遠程手動控制

　　消防泵控制箱（柜）的啟動和停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器手動控制盤，通過手動控制盤遠程手動啟停消防水泵。

現操作應急場

　　消防水泵房現場應急操作，包括消防泵房就地強制啟動和機械應急啟動。

　　注意：

　　1）消防水泵禁止設置自動停泵控制。

　　2）消防水泵控制柜應具備定期巡檢功能。

預作用裝置控制方式

自動控制

　　不充氣雙聯鎖預作用裝置是由火災自動報警系統控制。即消防聯動控制器處于自動狀態下，當火災報警系統接收到“同一報警區域內兩只及以上獨立的感煙火災探測器或一只感煙火災探測器與一只手動火災報警按鈕”報警信號時（“與”邏輯），作為觸發信號，消防聯動控制器自動開啟預作用裝置的電磁閥，從而啟動預作用裝置。

消防控制室遠程控制

　　1）遠程自動控制

　　消防聯動控制器處于自動狀態下，當火災報警系統接收到“消防水泵出水管上設置的壓力開關或高位消防水箱出水管上的流量開關”報警信號時，作為觸發信號，消防聯動控制器遠程自動聯動開啟預作用裝置控制管路上的電磁閥，以控制預作用裝置開啟。

　　2）遠程手動控制

　　預作用裝置的電磁閥的開啟和關閉按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器手動控制盤，通過遠程手動控制該電磁閥的啟閉。

現場手動應急操作

　　預作用裝置現場手動應急操作，通過現場啟閉預作用裝置控制管路上的泄水閥，以控制預作用裝置的啟閉。
