箍筋表示方法：

⑴ φ10@100/200(2) 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為雙肢箍。

⑵ φ10@100/200(4) 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為四肢箍。

⑶ φ8@200(2) 表示箍筋為φ8，間距為200，雙肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋為φ8，加密區間距100，四肢箍，非加密區間距150，雙肢箍。

一、 梁上主筋和梁下主筋同時表示方法 ：

⑴ 3Φ22，3Φ20 表示上部鋼筋為3Φ22, 下部鋼筋為3Φ20。
⑵ 2φ12，3Φ18 表示上部鋼筋為2φ12, 下部鋼筋為3Φ18。
⑶ 4Φ25，4Φ25 表示上部鋼筋為4Φ25, 下部鋼筋為4Φ25。
⑷ 3Φ25，5Φ25 表示上部鋼筋為3Φ25, 下部鋼筋為5Φ25。

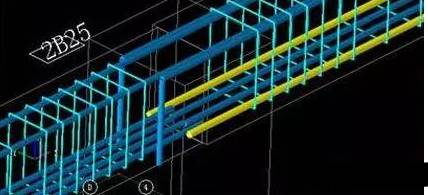

二、 梁上部鋼筋表示方法：（標在梁上支座處）
⑴ 2Φ20 表示兩根Φ20的鋼筋，通長布置，用于雙肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 為通長，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部鋼筋上排為4Φ25，下排為2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排鋼筋，兩根在角部，兩根在中部，均勻布置。

三、 梁腰中鋼筋表示方法：
⑴ G2φ12 表示梁兩側的構造鋼筋，每側一根φ12。
⑵ G4Φ14 表示梁兩側的構造鋼筋，每側兩根Φ14。
⑶ N2Φ22 表示梁兩側的抗扭鋼筋，每側一根Φ22。
⑷ N4Φ18 表示梁兩側的抗扭鋼筋，每側兩根Φ18。


四、 梁下部鋼筋表示方法：（標在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座內。
⑵ 6Φ25 2/4 表示有兩排鋼筋，上排筋為2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有兩排鋼筋，上排筋為2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有兩排筋，上排筋為5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通長布置。

五、 標注示例：
KL7（3）300×700 Y500×250
φ10@100/200(2) 2Φ25
N4Φ18
（-0.100）
4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25
□———————————□———————□———————————□
4Φ25 2Φ25 4Φ25
300×700
N4φ10
KL7(3) 300×700 表示框架梁7，有三跨，斷面寬300，高700。
Y500×250 表示梁下加腋，寬500，高250。
N4Φ18 表示梁腰中抗扭鋼筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100 表示梁上皮標高。

N2B12指梁的兩個側面共配2根12的受扭縱向筋（腰筋），每側各配一根.

G2B12指梁的兩個側面共配置2根12的縱向構造筋（腰筋），每側各配一根.

N是受扭筋的意思，G是構造筋的意思！

7 沒有標注N 的就是構造鋼筋G,G是15D,N是LaE
