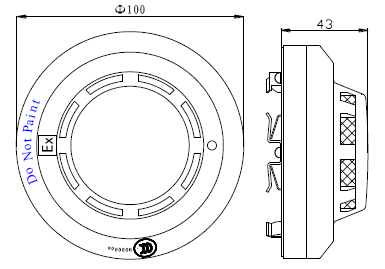

探測器外形示意圖

　　2.工作原理

　　探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。

五、海灣JTY-GM-GSTN9811(Ex)/T探測器安裝與接線


警告：安裝及布線應嚴格按照防爆產品相關安裝規范執行。

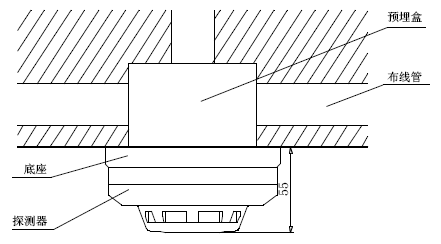

　　1.探測器安裝方式如下圖所示。

探測器安裝示意圖

　　2.接線方式

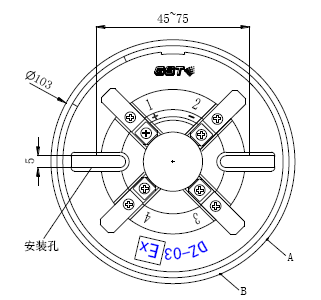

　　探測器的防爆底座示意圖如圖所示。底座上有4個導體片，布線管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。。

　　探測器與防爆定位底座上有定位凸棱，使探測器具有唯一的安裝位置。防爆定位底座A、B處有兩個凸棱，探測器防爆定位中扣側面C處有一個凸棱。裝配時，將探測器C對準防爆定位底座A處，順時針旋轉至B處即可安裝好探測器。

探測器底座示意圖

　　3.布線要求

　　底座接線電纜均選用截面積不小于1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。

　　注：為避免接線混亂，應采用不同顏色的線進行區別。
