GST-LD-8313隔離器

作者:海灣消防文章來源：http://nesmm.com/ [大中小]

一、GST-LD-8313隔離器特點

　　在總線制火災自動報警系統中，往往會出現某一局部總線出現故障（例如短路）造成整個報警系統無法正常工作的情況。隔離器的作用是，當總線發生故障時，將發生故障的總線部分與整個系統隔離開來，以保證系統的其它部分能夠正常工作，同時便于確定出發生故障的總線部位。當故障部分的總線修復后，隔離器可自行恢復工作，將被隔離出去的部分重新納入系統。

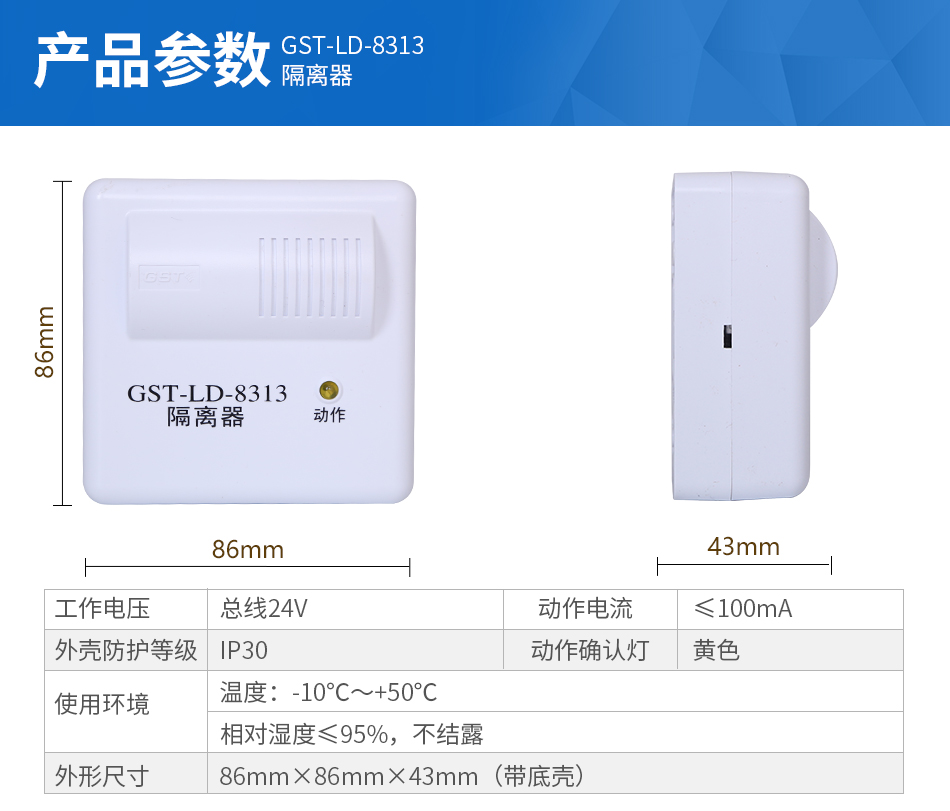

二、GST-LD-8313隔離器主要技術指標

　　（1）工作電壓：總線24V

　?。?）動作電流≤100mA

　?。?）動作確認燈：黃色

　?。?）使用環境：溫度：-10℃～+50℃　　相對濕度≤95%，不結露

　?。?）外殼防護等級：IP30

　?。?）外形尺寸：86mm×86mm×43mm（帶底殼）

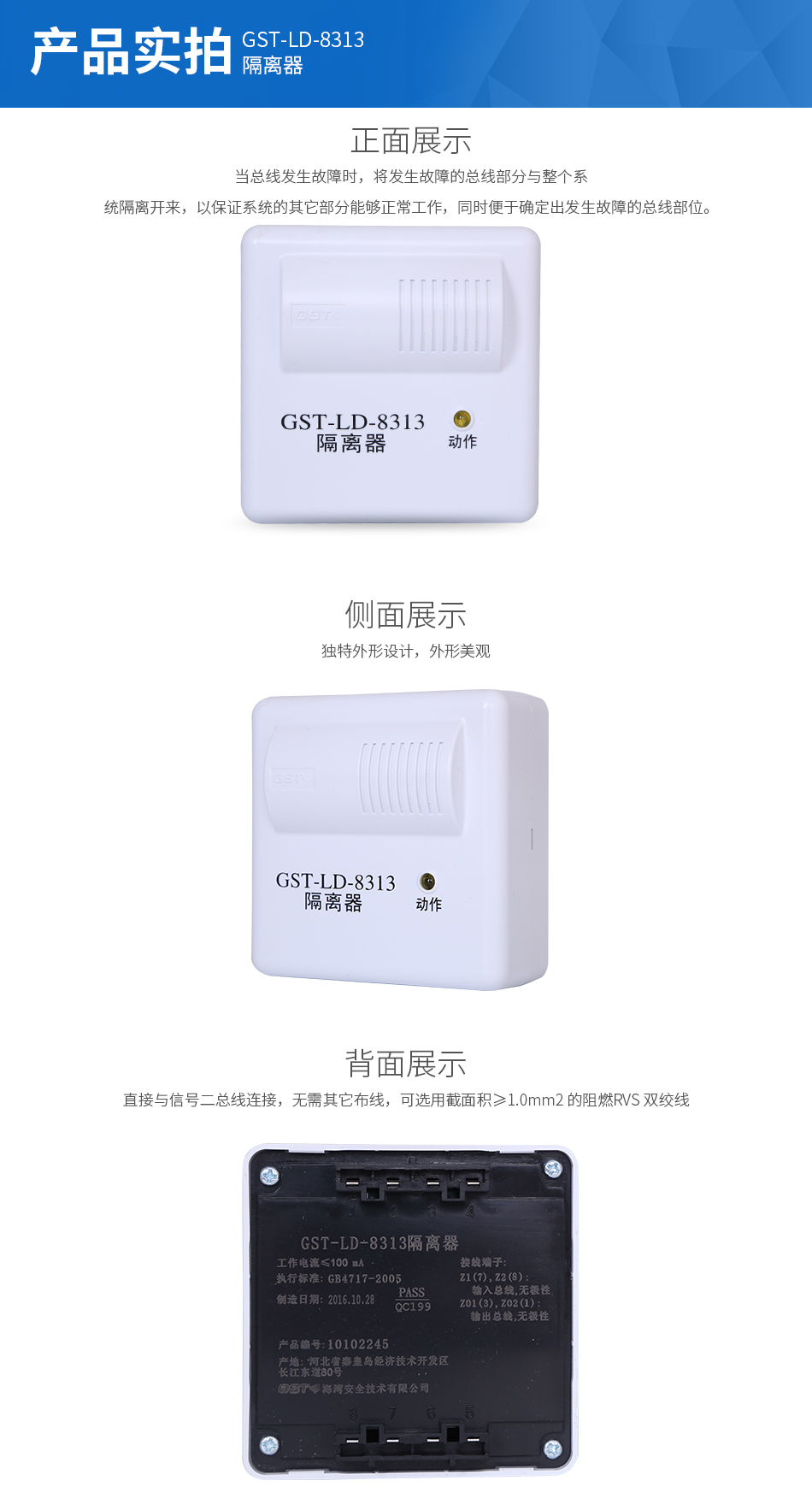

三、GST-LD-8313隔離器結構特征、安裝與布線

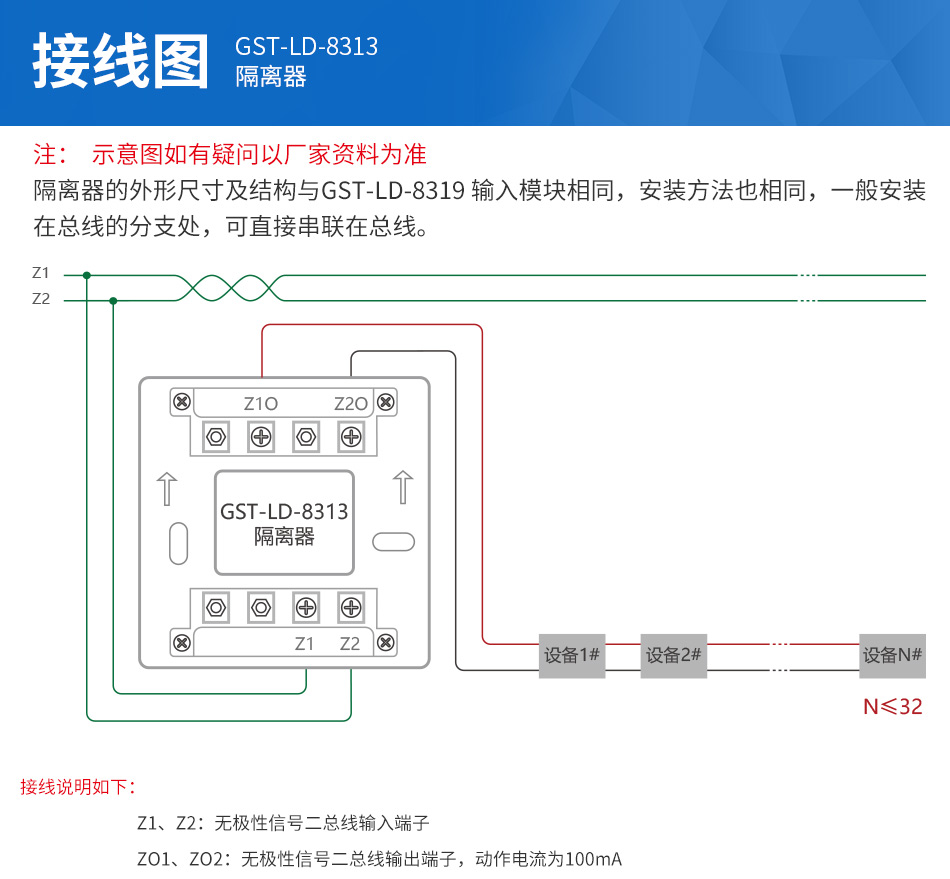

　　隔離器的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，一般安裝在總線的分支處，可直接串聯在總線上，其端子示意圖如下圖：

　其中:

　　Z1、Z2：無極性信號二總線輸入端子

　　ZO1、ZO2：無極性信號二總線輸出端子，動作電流為100mA

　　布線要求：直接與信號二總線連接，無需其它布線?？蛇x用截面積≥1.0mm2的阻燃RVS雙絞線。
